Module Mini-Maxi

In english
retour au sommaire


Description

Le but de ce module est de combiner les tensions en entrée de façon à retenir en sortie la tension maximum et la tension minimum respectivement. Chaque sous-module est constitué de deux entrées que l'on peut alimenter soit avec des tensions de contrôle (générateur d'enveloppe, LFO...) soit avec des signaux audio (VCO), et de deux sorties, une correspondant au signal MAX et l'autre au signal MIN. Les deux sous-modules peuvent être chaînés pour traiter 3 signaux ou réaliser des opérations plus complexes.
Il est possible de réaliser un tel montage en utilisant deux approche différentes : soit en traitant des courants, soit en traitant des tensions. Personnellement j'ai opté pour la deuxième solution. Ainsi, le module peut-être construit à l'aide de blocs élémentaires du type addition, soustraction et redresseur bi-alternance, réalisables à partir de composants banals et peu coûteux. Bien que ce montage soit destiné à traiter des tension de contrôles, il peut être aussi utilisé comme tritureur de son, par exemple en injectant le signal sinsoidal ou triangulaire d'un VCO dans l'entrée 1 et en ibranchant l'entréée 2 à un  LFO, un ADSR ou bien un autre VCO...

La fonction MAX(a,b) à l'aide d'opérateurs simples d'addition de soustraction et de valeur absolue, elle s'écrit :
MAX(a,b) = 0.5 * (a+b+ABS(a-b))

La fonction MIN(a,b) s'écrit :
MIN(a,b) = 0.5 * (a+b-ABS(a-b))
L'opérateur valeur absolue est obtenue avec un redresseur bi-alternance !
Les résultats des simulations du circuit avec le logiciel Spice3 sont illustrés ci-après.

Simulations Spice3
Circuit

Signaux d'entrée

Signaux de sortie


Schéma



*R8, R12, R17, R29, R33 et R38 ont une valeur de 50k chacune. En fait j'ai dessiné le circuit imprimé de façon à utiliser soit une résistance de 50k 1% ou bien deux resistances de 100K1% montées en parallèle. Toutes les résistances doivent absolument avoir une tolérance maximum de 1% !

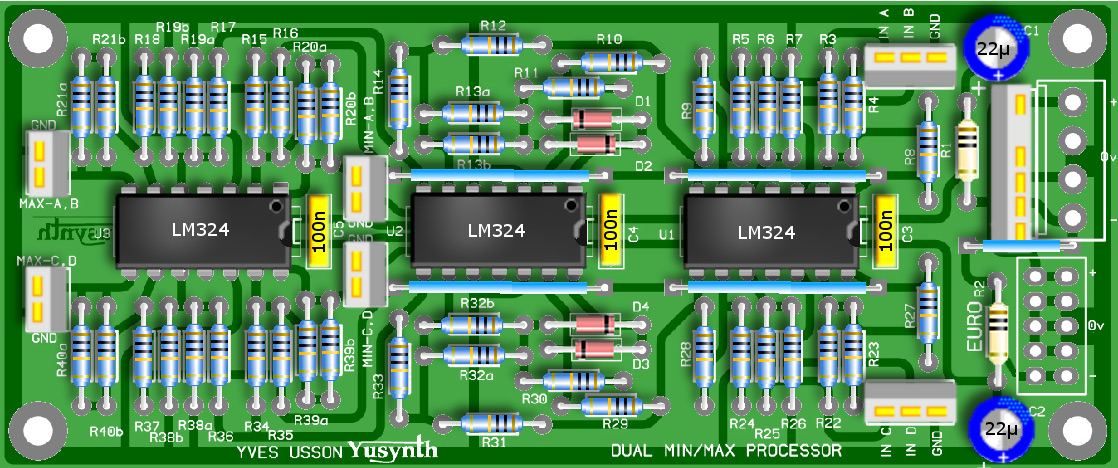

Circuit imprimé et implantation des composants

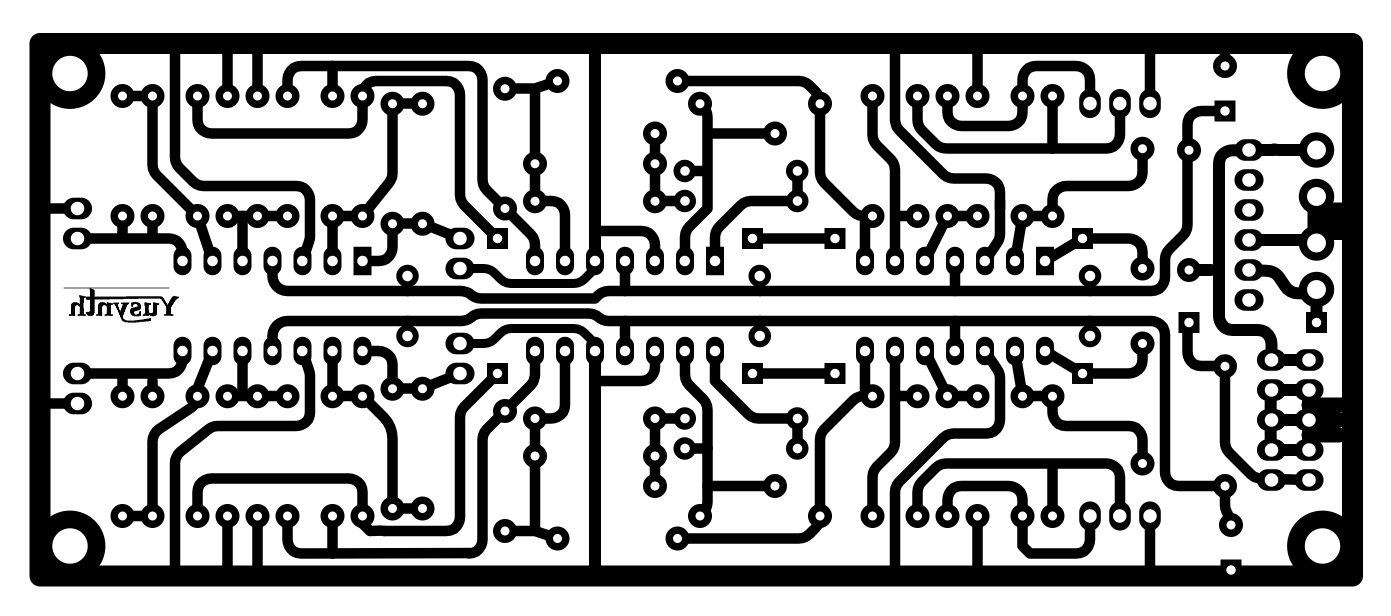

Circuit imprimé

Composants





Téléchargez le schéma au format PDF

Téléchargez le circuit imprimé au format PDF


Liste des composants

référence
valeur
nombre
U1,U2,U3
LM324 or TL074
4
D1,D2,D3,D4
1N4148
4
R13,R18,R34,R39
470 5% (hors C.I.)
4
R8,R16,R17,R29,R37,R38
50K 1% (ou bien 2x100k 1% en parallèle)
6
R1 to R7,R9 to R12,R14,R15,R18, R19 to R28,R30 to R34,
R36
100K 1%
28
JK1 to JK8
socle jack
8
SW1
interrupteur SPDT
1

Câblage
Ne pas oublier de connecter les résistances de 470 ohm sur les sorties


Face avant
Conception


Télécharger le masque de sérigraphie au format PDF

Télécharger le masque de sérigraphie au format JPEG

Réglages


Ce circuit ne nécessite pas de réglage. Il doit fonctionner immédiatement.

References


J. Castillo, J.L. Pérez, Instrumentation and Development, Vol 3 Nr 9, 1998:43-55
