Double porte retardée

(dual gate delay)
In english
retour au sommaire


Description

Ce module constitué de deux unités permet à partir d'un ou deux signaux de porte (GATE) de générer 1°) un signal de porte retardé entre 1ms et 1s et 2°) une tension de contrôle croissante logarithmique. Ce module peut-être utilisé pour déclencher des actions retardées (séquence en canon) ou contrôler par exemple un effet de vibrato progressif.


Les deux unités peuvent être déclenchées par un signal de porte unique appliqué à l'entrée GATE IN de l'unité supérieure, ou bien indépendament l'une de l'autre par des signaux de porte différents.

Le signal de porte en sortie n'est actif que si le signal de porte en entrée est actif. Dès l'interruption de celui-ci le signal de sortie revient à 0V.

David Ryle a fait une belle vidéomontrantt comment créer avec ce module des évènements à contre-temps dans une séquence (célèbre) :

Schémas

Le principe de fonctionnement de ce circuit est relativement simple. La diode D1 protège l'entrée d'une tension négative. En l'absence de signal de Porte (>2V) le transistor Q1 est bloqué. Le potentiel appliqué aux grilles (gate) des deux MOSFET Q3 et Q4 est grossièrement au niveau du +15V. Dans ce cas, Q3 (N-MOSFET) est conducteur et maintient le condensateur C3 à 0V, Q4 (P-MOSFET) est bloqué. L'OPA U1b est un suiveur de tension donc le niveau de sortie SLEW est à 0V. L'OPA U1a est monté en comparateur, le niveau de tension sur la broche 3 étant inférieur à celui  présent sur la broche 2 (10V) la sortie  GATE  OUT reste à 0V.
Lorsque l'on applique un signal de Porte (>2V) à l'entrée GATE IN, Q1 passe à l'état conducteur. Le potentiel appliqué aux grilles de Q3 et Q4 est proche de 0V. Q3 passe à l'état bloqué et Q4 devient conducteur. De ce fait, C3 va se charger à une vitesse dépendante de la valeur du potentiomètre P1. Les valeurs de R7 et P1 permettent de régler ce temps de charge entre 1ms et 1s environ.  Tant que la tension aux bornes de C3 reste inférieure à 10V, la sortie de U1a reste à -15V et la sortie GATE OUT est à 0V (la diode D2 bloque la tension négative). Dès que que cette tension devient supérieure à 10V, la sortie de U1a passe à +15V et la sortie GATE OUT est à 10V.
Dès que le signal GATE IN revient à 0V, le condensateur se décharge au travers de Q3 et les sorties SLEW OUT et GATE OUT reviennent immédiatement à 0V.
Le transistor Q2 sert de pilote à la DEL LD1.

Circuit imprimé et disposition des composants

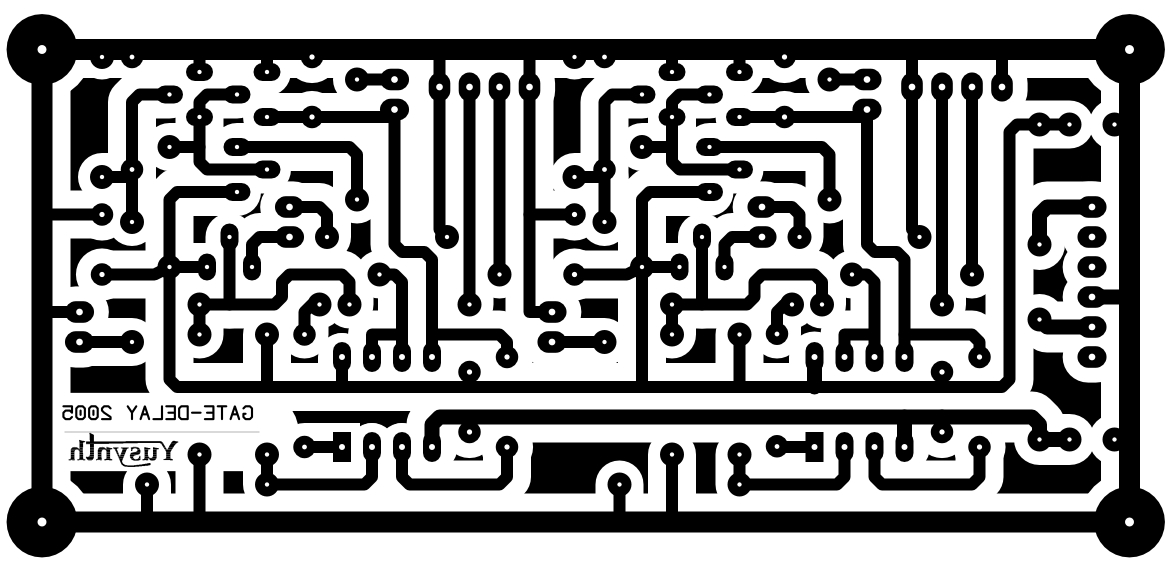

Dessin C.I.

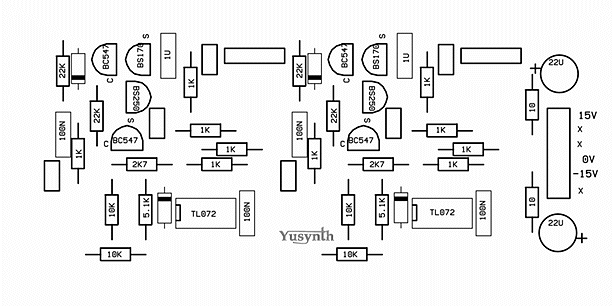

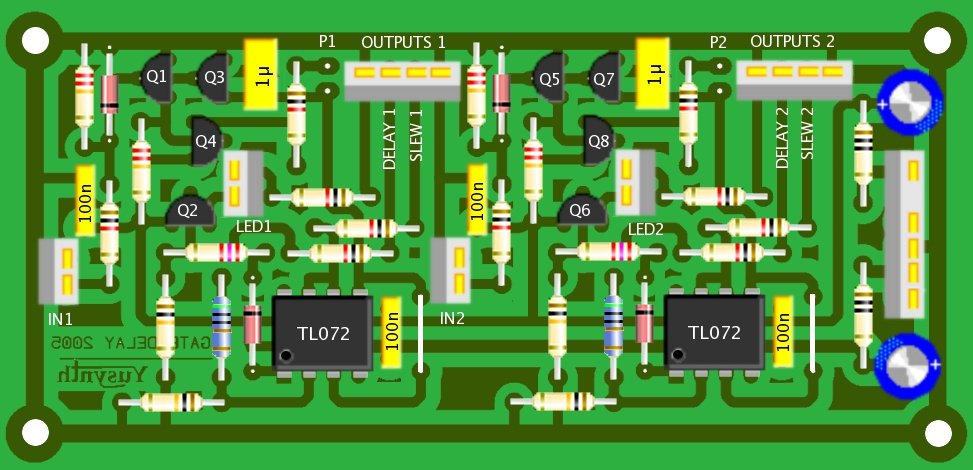

Implantation des  composants






 Télécharger le schéma sous la forme d'un fichier PDF
Télécharger le C.I. sous la forme d'un fichier PDF

ATTENTION! Le document est formaté pour être directement imprimé sur un mylar pour photogravure ou sur du papier "press & peel". Assurez-vous que la face imprimée soit appliquée sur la face cuivrée du C.I., le texte doit alors être lisible directement.
Télécharger la sérigraphie sous la forme d'un fichier PDF


Liste des composants et détails de construction
référence
 valeur
 quantité
U1,U2
 TL072
 2
Q1,Q2,Q5,Q6
 BC547C
 4
Q3,Q7
 BS170
 2
Q4,Q8
 BS250
 2
D1,D2,D3,D4
 1N4148
 4
R1,R2
 10 ohm
 2
R4,R7,R12,R13,R14,R15,R18,R23,R24,R25
 1k
 10
R10,R21
 2.7k
 2
R8,R19
 5.1k
 2
R9,R11,R20,R22
 10k
 4
R5,R6,R16,R17
 22k
 4
C4,C6
 100nF
 2
C3,C5
 1µF LCC jaune, polyester
 2
C1,C2
 22µF/25V électrochimique
 2
LD1,LD2
 DEL rouge
 2
P1,P2
 1M potentiomètre log
 2
Jk1,Jk2,Jk3,Jk3,Jk4,Jk5,Jk6
 socle jack 6,5 mm
 6
Notez qu'il n'y a pas de R3...
Cablage


Notez que le cablage des DEL n'est pas indiqué mais cela ne doit pas poser de problème, pensez seulement à respecter la polarité.

Face avant
Dessin de la face


 Sérigraphie


 Télécharger le typon de sérigraphie sous la forme d'un fichier PDF

Télécharger le typon de sérigraphie sous la forme d'un fichier JPEG



Réglages
Aucun réglage n'est nécessaire. Tout doit marcher du premier coup...


Références
Informations et feuille de caractéristiques du BS170
Informations et feuille de caractéristiques du BS250
La galerie des constructeurs
Voici des photographies des modules yusynth ARP fabriqués par d'autres bricoleurs de par le monde.



Nom : Suit and Tie Guy
Projet modulaire: STG Soundlab
Lieu : Chillicothe, USA
Site web : http://stgsoundlabs.com/
STG fabrique et vend des modules en petites séries avec mon accord.
