Description

Le filtre 4072 équipait les ARP2600 de seconde génération.
J'ai dessiné et réalisé ma propre version de ce filtre auquel j'ai ajouté quelques "raffinements" : étages tampons en entrée et en sortie et surtout j'ai ajouté une compensation de la perte d'intensité du signal à haute résonance.  Ce phénomène d'atténuation du signal à haute résonance est caractéristique de la plupart des filtres à pente de 24dB/octaves tels que le fameux filtre Moog.
Aussi curieux que cela puisse paraître, ni Alan Richard Pearlman ni Robert Moog ne se sont inquiétés de ce "défaut de conception" et ont préférés considérer qu'il s'agissait d'une caractéristique normale et musicale... Etrange alors que Roland se soit efforcé de corriger ce problème dans le filtre de la TB303, très recherchée de nos jours !

En mode auto-oscillation ce filtre est capable de descendre bas en fréquence. Sur les deux filtres que j'ai fabriqué, l'un auto-oscillait à pleine échelle de la résonance de 20Hz à 20kHz, l'autre auto-oscillait de 60Hz à 20kHz.

J'ai conçu mon circuit imprimé pour utiliser des paires de transistors intégrées (2SA798, disponibles chez www.electronicsurplus.com ).  J'ai également dessiné une platine pour utiliser des tansistors simples comme le BC557C ou le 2N3906.

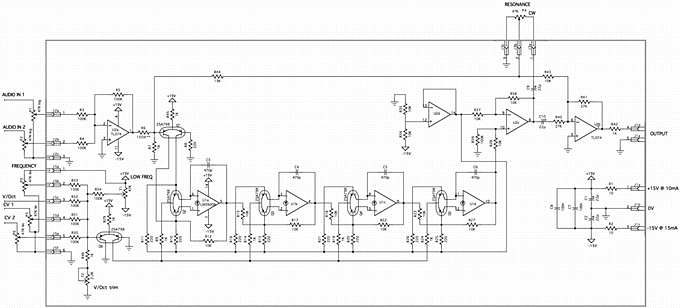

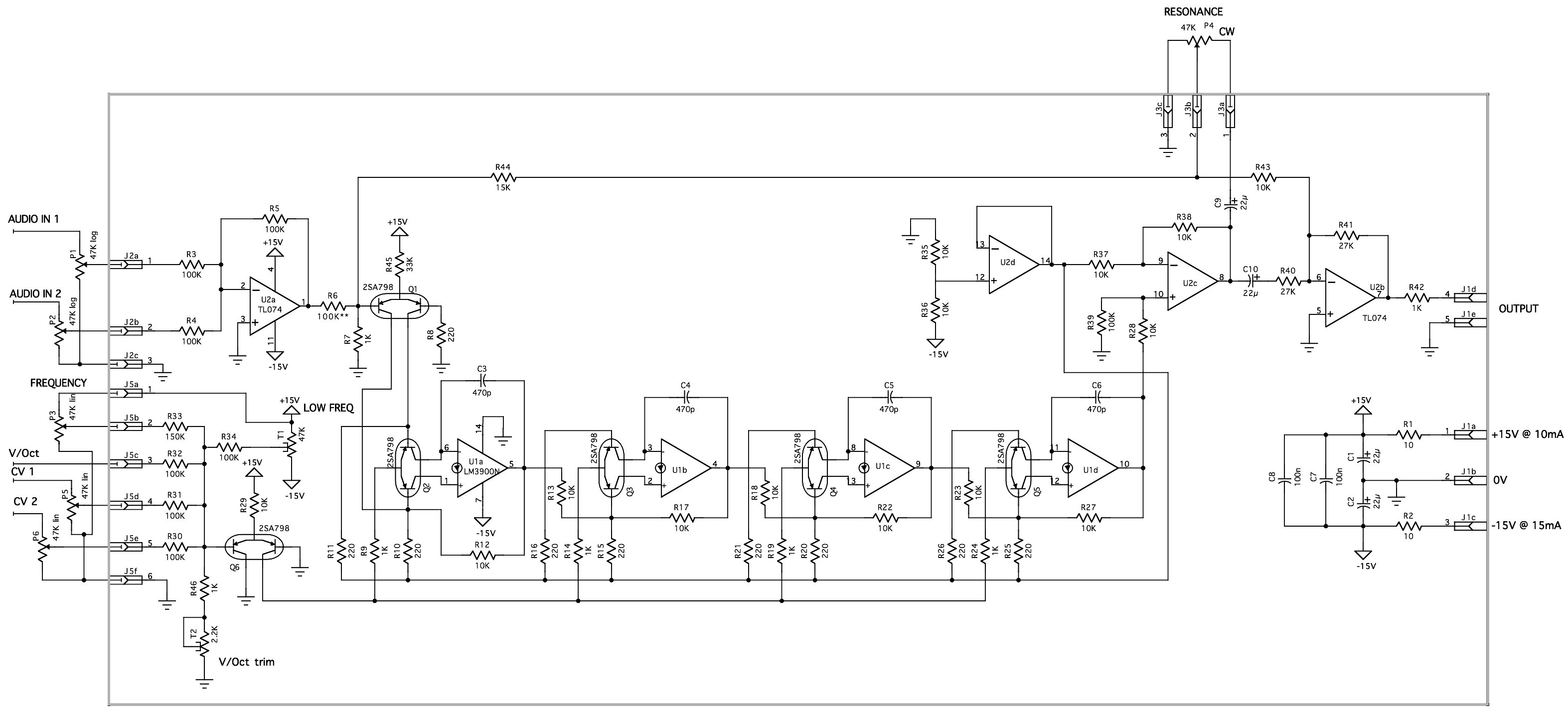

Schéma électronique


Le coeur du circuit est basé sur le VCF7b d'EFM (lui même étant une adaptation du filtre 4072 original d'ARP). J'ai ajouté un étage tampon inverseur en entrée (U2a) pour permettre d'ajuster les niveaux d'entrée, et un étage inverseur en sortie (U2b) dont le rôle est également de compensant l'affaiblissement du signal dans les basses fréquences lorsque l'on augmente la résonance. Le truc consiste à prélever après le potentiomètre de résonance une partie du signal envoyé dans la boucle de rétroaction et l'ajouter au signal de sortie. Bien sur si vous voulez avoir exactement le comportement original du filtre ARP il vous suffit d'omettre la résistance R43.

Les transitors doubles du type 2SA798 pouvant être difficiles à se procurer, j'ai également dessiné un circuit imprimé pour utiliser des transistors PNP simples du type BC557 ou 2N3906. La seule contrainte dans ce cas est d'apparier les transistors (tolerance du VBE de 2mV). La version à base de transistors simples a été construite par Csaba en Suisse (un grand merci) et elle marche sans problème.


Circuit imprimé et implantation des composants

NOTE : le Circuit imprimé ainsi qu'un kit de composant peuvent être achetés chez Bridechamber

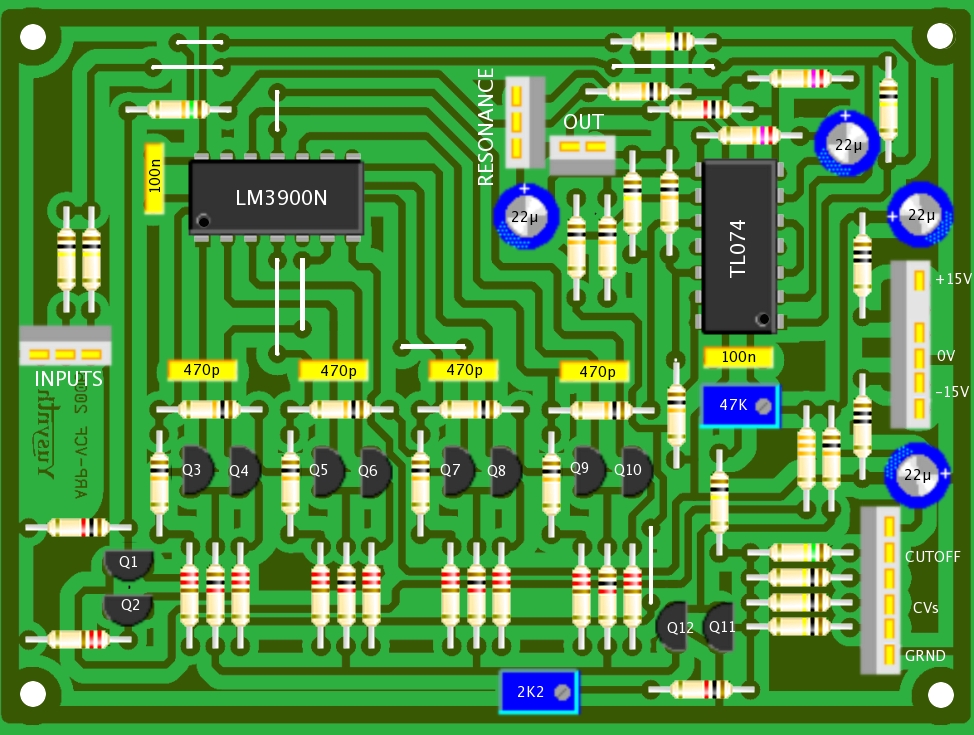

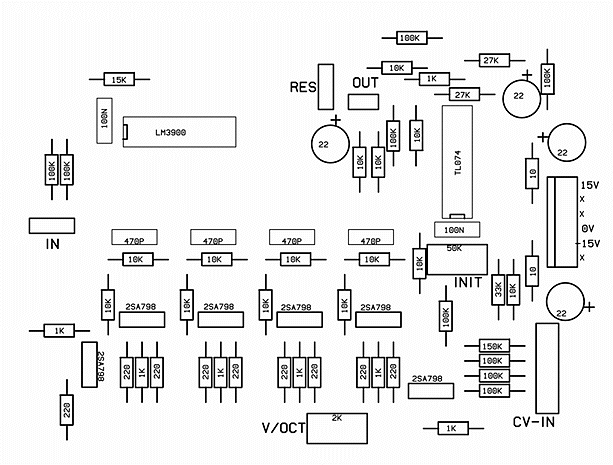

CI à base de 2SA798

Composants






Télécharger le schéma en tant que fichier PDF
Télécharger le PCB en tant que fichier PDF

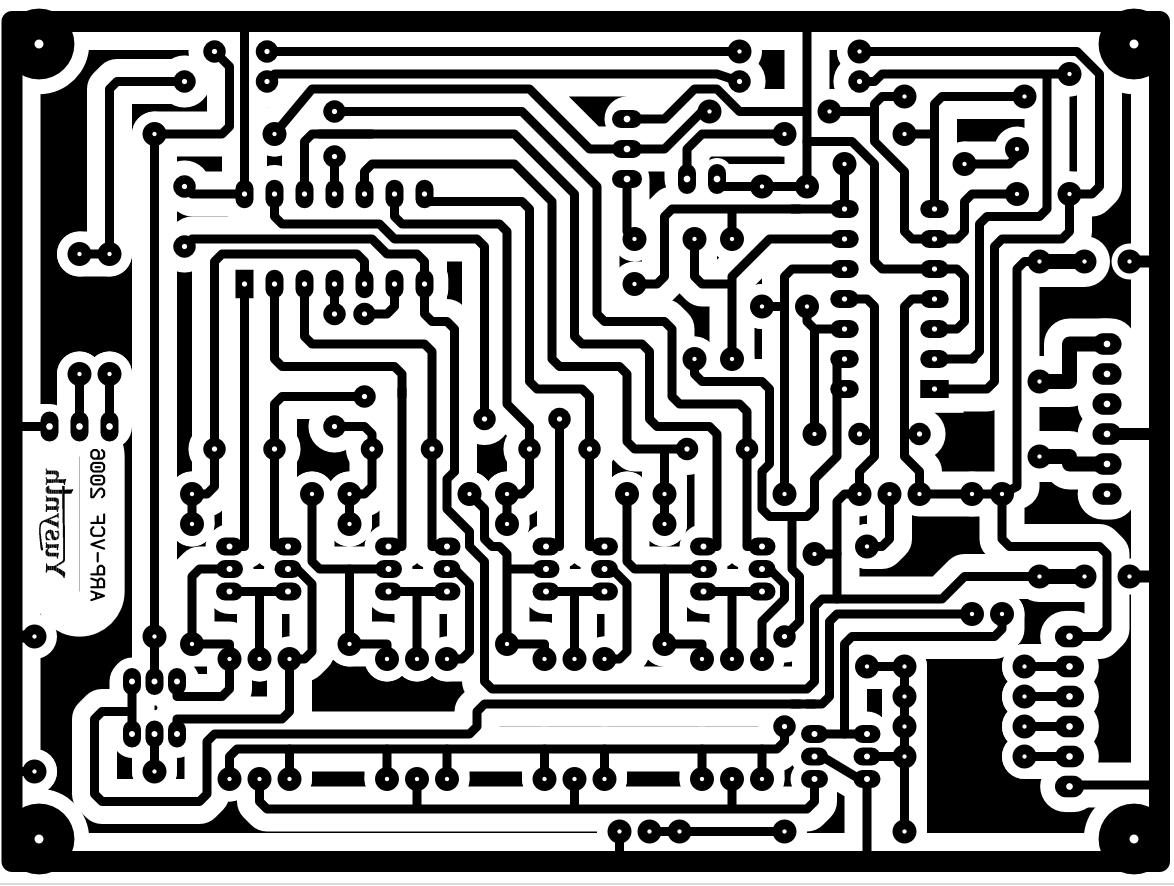

C.I. à base de BC557 ou 2N3906

Composants
version à base de BC557


version à base de 2N3906
Télécharger le PCB en tant que fichier PDF




Liste des composants, détails de construction

référence
 valeur
 quantité
U1
 LM3900N
 1
U2
 TL074
 1
Q1 to Q6
or Q1 to Q12
 2SA798
ou 2N3906 ou BC557 appariés (attention brochage différent, voir l'implantation ci-dessus)
 6
ou 12
R1,R2
 10 ohms 5%
 2
R8,R10*,R11*,R15*,R16*,R20*,R21*,R25*,R26*
 220 ohms 5% (* 1%) 9
R7,R9*,R14*,R19*,R24*,R42,R46
 1k 5% *1% 7
R12*,R13*,R17*,R18*,R22*,R23*,R27*,R28*,
R29,R35,R36,R37,R38,R43
 10k 5% (* 1%) R43 est optionnel voir ci-dessus
 14
R44
 15k 5%
 1
R40,R41
 27k 5%
 2
R45
 33k 5%
 1
R3,R4,R5,R6,R30,R31,R32,R34,R39
 100k 5%
 9
R33
 150k
 1
C3,C4,C5,C6
 470p appariés à 1%
 4
C7,C8
 100n
 2
C1,C2,C9,C10
 22µF 35V
 4
T2
 2k2 10 tours ajustable
 1
T1
 47k 10  tours ajustable 1
P1,P2
 47k log potentiomètre
 2
P13,P4,P5,P6
 47k lin potentiomètre 4
Jk1,Jk2,Jk3,Jk4,Jk5,Jk6
 socle jack femelle
 6

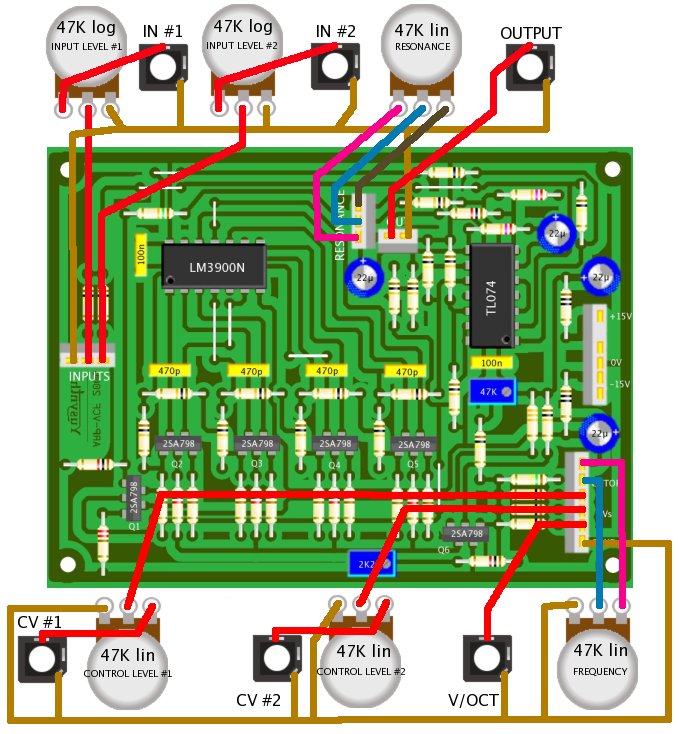

Câblage



Façade
Dessin de la façade

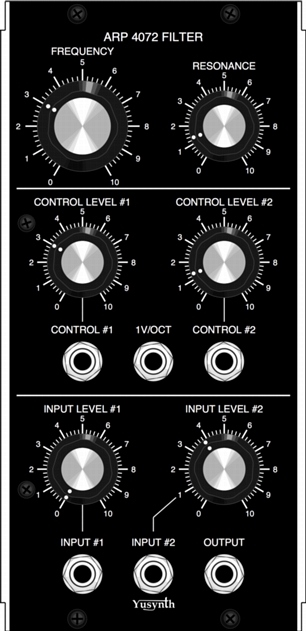

 façade réalisée


 Télécharger le masque de sérigraphie en tant que fichier PDF

Télécharger le masque de sérigraphie en tant que fichier JPEG file



Réglages
Ajustement de la réponse V/Octave :
  • Mettez le potentiomètre FREQUENCY à la valeur minimale (0)
  • Appliquez une tension de 0V sur l'entrée V/Oct input
  • A l'aide d'un milli-voltmètre mesurez la différence de potentiel sur la base de Q6 (2SA798) (point commun avec R46 et R30 à R34), ajustez T1 de façon à mesurer 0V en ce point.
  • Appliquez une tension de 1V sur l'entrée V/Oct input
  • Ajustez T2  de façon à mesurer 18.7mV sur la base de Q6.
  • Appliquez une tension de 0V sur l'entrée V/Oct input
  • Ajustez T1  de façon à mesurer -187mV sur la base de Q6.

Ajustement de la plage de fréquence :
  • Appliquez un signal carré de 40Hz environ à l'une des entrées audio, connectez la sortie à un amplificateur audio.
  • Mettez le potentiomètre FREQUENCY à la valeur minimale (0)
  • Réglez T1 jusqu'à ce que le signal ne soit plus ou à peine audible.

Options
  • Si vous voulez modifier la plage de résonance, changez la valeur de R44, augmenter cette valeur diminue la plage de réglage, diminuer cette valeur augmente la plage d'auto-oscillation en bout de course.
  • Si vous souhaitez retrouver le comportement exact du filtre ARP, omettez la résistance R43.
Merci à Thalassa77,  a qui l'on doit cette vidéo de comparaison du Yusynth ARP clone avec un authentique filtre ARP 4075.
